التقنيات المستخدمة فى تقسيم BandWidth

السلام عليكم ورحمة الله وبركاته

هانتكلم النهاردة على التقنبات المستخدمة فى تقسيم الباندويدث وسنكملها لاحقا ان شاء الله حيث انه يوجد تقنيات كثيرة فى عالم الاتصالات .

1- ( FDM ( Frequency division multiplexing

يتم تقسيم الباند الى مجموعة من Carriers يحث يكون لكل مستخدم Carrier خاص به فقط سواء كان يستخدمه ام لا يستخدمه وبالتالى ده اهدر المساحة الموجودة عندى كما انه ادى الى جعل Capacity قليل جدا ولذلك لم يتم استخدامه كثيرا وكان يجب ان يتم البحث عن نوع اخر للتقسيم .

يكون شكل الاشارة فى هذه الحالة كالتالى



‫2 – ( ‪TDM ( Time division multiplexing‬‬

يتم تقسيم Channel الى عدد من time slots وكل مستخدم له time slot واحدة خاصة به سواء كان يستخدمه ام لا يستخدمه , وفكرة تقسيم الوقت ليس كتقسيم بمعنى الكلمة ولكن معنى ذلك هو اننا نقوم بارسال اشارة معينى على تردد معين ثم نقوم بارسال اشارة أخرى على نفس التردد ثم اشارة ثالثة وهكذا ثم نعود لنرسل جزء آخر من الاشارة الاولى للمستخدم الاول . وطبعا لن يشعر المستخدم بأى شىء لأنه يتم ارسال الاشارات لـ 8 مرات كل 20 ملى ثانية وبالتالى يكون عندنا عدد  time slot 8

 والناتج سيكون :

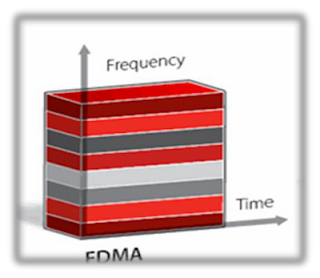

‫3– ( ‪FDMA ( Frequency division multiplexing Access‬‬

هنا تم تقسيم الباند مثل النوع الاول FDM ولكن الفرق انه اصبح الـ carrier عام بمعنى انه بمجرد انتهاء المستخدم من استخدامه فلن يصبح ملكا له وسيتم اعطاءه الى مستخدم آخر قام بالولوج للشبكة واذا اراد المستخدم الاول ان يدخل الى الشبكة فسيتم اعطاءه تردد آخر وهكذا , وبالتالى تم زيادة الـ Capacity ولكن ليس بقدر كبير ايضا .

‫4 – ( ‪TDMA ( Time division multiple access‬‬

هذا النوع غير مستخدم بمفرده لأنه يهدر الباند حيث انه يتم تقسيم القناة الى عدد من الـ Frames وكل واحد يحتوى على عدد من time slots وكل مستخدم له واحدة ولكن كل مجموعة من المستخدمين ستشترك فى تردد واحد وعددهم ثابت .



وهذا هو شكل Time Slots

بصفة عامة فى الاتصالات الخلوية وبداية من الجيل الثانى GSM تم استخدام النوعين السابقين معا حيث سيتم تقسيم الباند الى عدة Channels وكل قناة سيتم تقسيمها الى عدة frames وكل فريم سيتم تقسيمه الى عدد 8 time slots وكل مستخدم له time slot واحدة فقط .

ملحوظة على استفسار احد المهندسين :

معدل نقل البيانات فى time slot سيكون 156.25 bits وتم حساب ذلك كالتالى :

270.833 kb/s × 1000 = 270,833 bits/sec    (Converting from kilobits to bits)

270,833 b/sec ÷ 1,000,000 = .207833 b/µs    (Calculating bits per miscrosecond)

207833 b/µs × 576.9 µs = 156.25 bits    (Calculating number of bits per time slot)

طبعا هناك أنواع أخرى من التقنيات المستخدمة وخاصة مع ظهور الجيل الثالث والجيل الرابع وسيتم توضيحهم جميعا لاحقا ان شاء الله
